Advant Controller 210 ist ein kleines,

kostengünstiges System aus der Advant-

Baureihe. Advant Controller 210 wird mit

Hilfe des Advant Control Builder konfiguriert

und programmiert, einer Anwendung,

die unter Windows NT® läuft.

Advant Controller 210 verfügt über zehn

eingebaute Binäreingänge und sechs Binärausgänge.

Eine breite Controller-Palette ist

erhältlich, an die bis zu 16 E/A-Einheiten

angeschlossen werden können.

Der Controller besitzt eingebaute RJ-45-

Buchsen für die RS232-Kanäle und eine

optionale Batterieeinheit mit Echtzeituhr.

Merkmale des Advant Controller 210:

l Kompakte Bauweise

l Einheitenmontage auf DIN-Schienen

l Integrierte Digital-E/A

l Abnehmbare Schraubklemmenblöcke für

Stromversorgung und E/A-Anschluß

l Unterschiedliche Einheiten mit verschiedenen

E/A-Kapazitäten

l E/A-Unterstützung für S200-E/A und

S200L-E/A zentral über seriellen E/A-Bus

und dezentral über PROFIBUS-DP

l E/A-Unterstützung für S800-E/A dezentral

über PROFIBUS-DP (optional)

l Kommunikation mit anderen Systemen

über RS232

l Batterie/Echtzeituhr-Einheit (optional)

l Leistungsfähiges Konfigurations- und

Programmierwerkzeug unter

Windows NT

l CE- und UL-Kennzeichen

Hardware

Advant Controller 210 verfügt über integrierte

E/A-Einheiten, zusätzlich können – je nach

Modell – bis zu 16 externe E/A-Einheiten

angeschlossen werden.

Programmierung und Konfiguration erfolgt

mit Hilfe eines PC und der Software „Advant

Control Builder“, die über das Kabel TK211

an einen der beiden integrierten RS232-

Kanäle angeschlossen werden.

Advant Controller 210 verfügt über zwei

Plätze für optionale Schnittstelleneinheiten,

beispielsweise für PROFIBUS-DP.

Als Option ist eine Batterieeinheit mit Echtzeituhr

erhältlich.

Drei LED-Anzeigen zeigen den Stromversorgungs-

und Fehlerstatus sowie den Stopp

des Anwendungsprogramms. An der Einheit

befindet sich auch ein Rücksetztaster, ein

Start/Stopp-Schalter und ein Betriebsartenwahlschalter.

Eingebaute Kommunikationskanäle

Advant Controller 210 ist mit zwei eingebauten

RJ-45-Buchsen für die RS232-Kanäle ausgerüstet.

Einer der Kanäle verfügt über alle

Modem-Steuersignale, während der andere

Kanal nur über Sende- und Empfangsignale

verfügt. Der Empfangs- und Sendestatus beider

Kanäle wird mit LED-Anzeigen angezeigt.

Die RJ-45-Buchsen haben Metallgehäuse,

woran die Schirmung der zu verwendenden

Kabel angeschlossen wird.

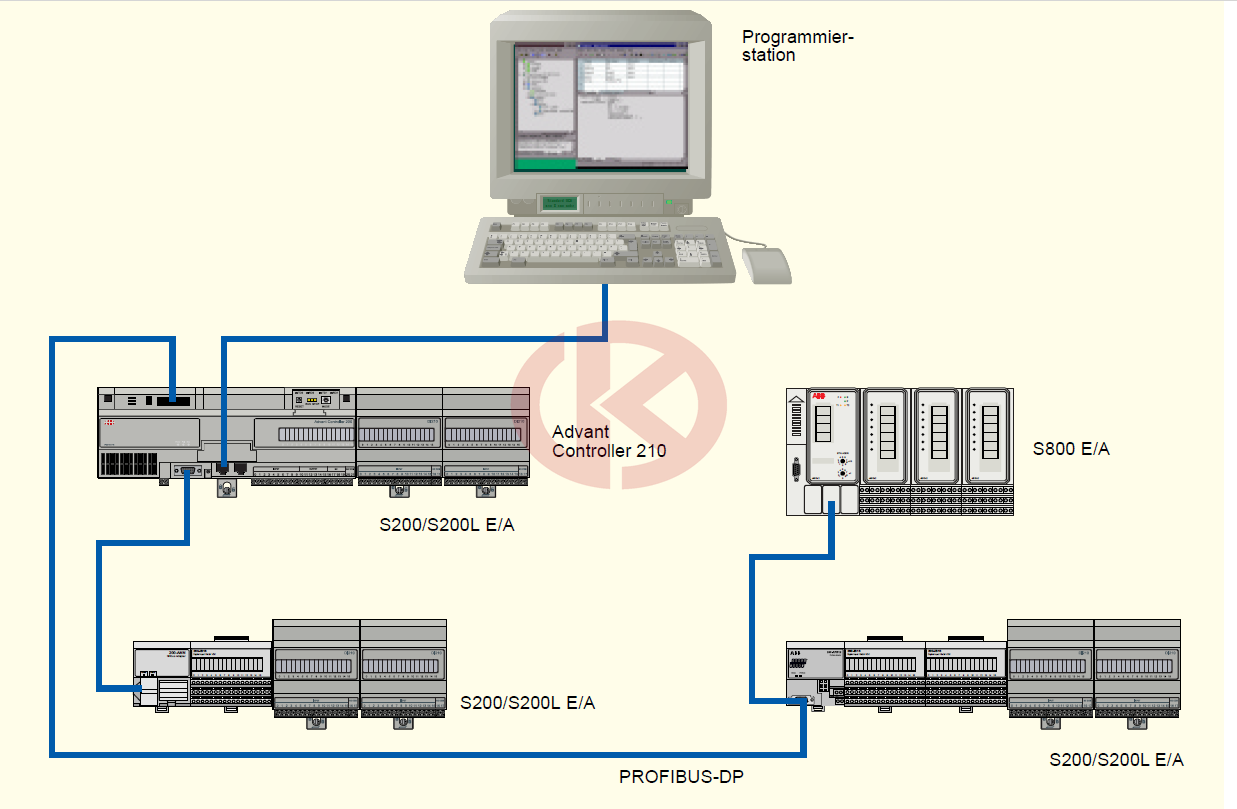

Dezentrale E/A – PROFIBUS-DP

Die Einheit CI724 bildet eine optionale

Schnittstelle für den Feldbus PROFIBUS-DP

und wird verwendet für den dezentralen

Anschluß von E/A-Einheiten der Baureihen

S800, S200 und S200L über eine maximale

Entfernung von 100 m bis 1200 m, je nach

Übertragungsgeschwindigkeit.

E/A-Einheiten der Baureihe S800 werden

über einen oder mehrere E/A-Adapter CI830

angeschlossen. Jeder Adapter kann die für das

jeweilige Controller-Modell maximal zulässige

Anzahl E/A-Einheiten aufnehmen. Bis zu sieben

zusätzliche Reihen mit E/A-Einheiten

können über optische Kabel und optische

Schnittstelleneinheiten TB820 an den Adapter

CI830 angeschlossen werden.

Die E/A-Einheiten der Baureihe S200/

S200L werden an einen oder mehrere E/AAdapter

200-APB12 mit jeweils maximal acht

E/A-Einheiten angeschlossen.Wie beim zentralen

E/A-System kann eine Reihe mit E/AEinheiten

mit Hilfe des Kabels 200-CE1 oder

200-CE3 auf zwei Reihen aufgeteilt werden.

Die CI274-Einheit arbeitet als PROFIBUSDP

Master der Klasse 1 und bis zu zwei dieser

Einheiten können in den entsprechenden Plätzen

des Advant Controller 210 installiert werden.

Batterie/Echtzeit-Einheit SB210

SB210 ist eine optionale Einheit für den

Advant Controller 210 mit Lithium-Batterie

und Echtzeituhr.

Die Lithium-Batterie versorgt die Echtzeituhr

mit Spannung und erhält den Inhalt

des RAM-Speichers bis zu ungefähr einem

Jahr. Die Echtzeituhr (RTC) zeichnet die Dauer

eines Stromausfalls aus.

Ohne SB210 geht der Inhalt des RAMSpeichers

bei einem Stromausfall nach etwa

20 Minuten verloren. Die Batterie sollte mindestens

einmal im Jahre ausgetauscht werden,

bzw. wenn die Batteriespannung zu niedrig ist

(blinkende PWR-LED). Der Austausch der

Batterie erfolgt im laufenden Betrieb, indem

eine kleine Abdekkung im Controller nach
