Advant Controller 210 ist ein kleines,

kostengünstiges System aus der Advant-

Baureihe. Advant Controller 210 wird mit

Hilfe des Advant Control Builder konfiguriert

und programmiert, einer Anwendung,

die unter Windows NT® läuft.

Advant Controller 210 verfügt über zehn

eingebaute Binäreingänge und sechs Binärausgänge.

Eine breite Controller-Palette ist

erhältlich, an die bis zu 16 E/A-Einheiten

angeschlossen werden können.

Der Controller besitzt eingebaute RJ-45-

Buchsen für die RS232-Kanäle und eine

optionale Batterieeinheit mit Echtzeituhr.

Merkmale des Advant Controller 210:

l Kompakte Bauweise

l Einheitenmontage auf DIN-Schienen

l Integrierte Digital-E/A

l Abnehmbare Schraubklemmenblöcke für

Stromversorgung und E/A-Anschluß

l Unterschiedliche Einheiten mit verschiedenen

E/A-Kapazitäten

l E/A-Unterstützung für S200-E/A und

S200L-E/A zentral über seriellen E/A-Bus

und dezentral über PROFIBUS-DP

l E/A-Unterstützung für S800-E/A dezentral

über PROFIBUS-DP (optional)

l Kommunikation mit anderen Systemen

über RS232

l Batterie/Echtzeituhr-Einheit (optional)

l Leistungsfähiges Konfigurations- und

Programmierwerkzeug unter

Windows NT

l CE- und UL-Kennzeichen

Hardware

Advant Controller 210 verfügt über integrierte

E/A-Einheiten, zusätzlich können – je nach

Modell – bis zu 16 externe E/A-Einheiten

angeschlossen werden.

Programmierung und Konfiguration erfolgt

mit Hilfe eines PC und der Software „Advant

Control Builder“, die über das Kabel TK211

an einen der beiden integrierten RS232-

Kanäle angeschlossen werden.

Advant Controller 210 verfügt über zwei

Plätze für optionale Schnittstelleneinheiten,

beispielsweise für PROFIBUS-DP.

Als Option ist eine Batterieeinheit mit Echtzeituhr

erhältlich.

Drei LED-Anzeigen zeigen den Stromversorgungs-

und Fehlerstatus sowie den Stopp

des Anwendungsprogramms. An der Einheit

befindet sich auch ein Rücksetztaster, ein

Start/Stopp-Schalter und ein Betriebsartenwahlschalter.

Eingebaute Kommunikationskanäle

Advant Controller 210 ist mit zwei eingebauten

RJ-45-Buchsen für die RS232-Kanäle ausgerüstet.

Einer der Kanäle verfügt über alle

Modem-Steuersignale, während der andere

Kanal nur über Sende- und Empfangsignale

verfügt. Der Empfangs- und Sendestatus beider

Kanäle wird mit LED-Anzeigen angezeigt.

Die RJ-45-Buchsen haben Metallgehäuse,

woran die Schirmung der zu verwendenden

Kabel angeschlossen wird.

Dezentrale E/A – PROFIBUS-DP

Die Einheit CI724 bildet eine optionale

Schnittstelle für den Feldbus PROFIBUS-DP

und wird verwendet für den dezentralen

Anschluß von E/A-Einheiten der Baureihen

S800, S200 und S200L über eine maximale

Entfernung von 100 m bis 1200 m, je nach

Übertragungsgeschwindigkeit.

E/A-Einheiten der Baureihe S800 werden

über einen oder mehrere E/A-Adapter CI830

angeschlossen. Jeder Adapter kann die für das

jeweilige Controller-Modell maximal zulässige

Anzahl E/A-Einheiten aufnehmen. Bis zu sieben

zusätzliche Reihen mit E/A-Einheiten

können über optische Kabel und optische

Schnittstelleneinheiten TB820 an den Adapter

CI830 angeschlossen werden.

Die E/A-Einheiten der Baureihe S200/

S200L werden an einen oder mehrere E/AAdapter

200-APB12 mit jeweils maximal acht

E/A-Einheiten angeschlossen.Wie beim zentralen

E/A-System kann eine Reihe mit E/AEinheiten

mit Hilfe des Kabels 200-CE1 oder

200-CE3 auf zwei Reihen aufgeteilt werden.

Die CI274-Einheit arbeitet als PROFIBUSDP

Master der Klasse 1 und bis zu zwei dieser

Einheiten können in den entsprechenden Plätzen

des Advant Controller 210 installiert werden.

Batterie/Echtzeit-Einheit SB210

SB210 ist eine optionale Einheit für den

Advant Controller 210 mit Lithium-Batterie

und Echtzeituhr.

Die Lithium-Batterie versorgt die Echtzeituhr

mit Spannung und erhält den Inhalt

des RAM-Speichers bis zu ungefähr einem

Jahr. Die Echtzeituhr (RTC) zeichnet die Dauer

eines Stromausfalls aus.

Ohne SB210 geht der Inhalt des RAMSpeichers

bei einem Stromausfall nach etwa

20 Minuten verloren. Die Batterie sollte mindestens

einmal im Jahre ausgetauscht werden,

bzw. wenn die Batteriespannung zu niedrig ist

(blinkende PWR-LED). Der Austausch der

Batterie erfolgt im laufenden Betrieb, indem

eine kleine Abdekkung im Controller nach

oben geschoben wird.

Allgemeines

Produktname Advant Controller 210 Version 1.1

Spannungsversorgung

+24 V (DC 19,2–30 V)

einschl. 5% Welligkeit gemäß IECStandard

61131-2 Typ 1, d. h. +20%,

-15% und max. 5% Welligkeit

Stromaufnahme

DC 24 V für Controller Max. 1,5 A (bei Anschluß von 16

externen E/A-Modulen und optionalen

internen Modulen)

DC 24 V für

integrierte E/A Max. 3,0 A

Leistungsaufnahme 3,0 W ohne integrierte E/A

5,9 W mit integrierter E/A

Isolationsspannung Typtestspannung AC 500 V (entspricht

DC 700 V) für 1 Minute,

gemäß UL 508

Umgebung Industrieeinsatz

Temperaturen

Bei Betrieb

Außer Betrieb

+5 °C bis +55 °C

-25 °C bis +70 °C

Feuchte 5 bis 95%, keine Kondensation

Schutzart IP20 (bei geschlossenen Abdekkungen)

Zulassungen (wenn

Produkt oder Verpakkung

entsprechend

markiert sind)

CE-Zeichen; erfüllt die Anforderungen

der EMV-Richtlinie 89/336/EEC

gemäß Normen EN 50081-2 und

EN 50082-2;

UL-Zulassung für USA und Kanada

gemäß UL 508 gemäß UL 508

Leitungsquerschnitte 0,5–2,5 mm2 (AWG 20–AWG 12)

Zentraleinheit (CPU)

Prozessortyp MC68332ACFC20

Taktfrequenz 18,432 MHz

Stromversorgungsanschluß

Abnehmbarer 2poliger Schraubklemmenblock

Anschluß für

integrierte E/A

Abnehmbarer 22poliger Schraubklemmenblock,

aufgeteilt auf 10+6+6 Klemmen

10 Klemmen für Eingänge

6 Klemmen für Ausgänge

4 Reserveklemmen

2 Klemmen für Versorgung DC 24 V

Speicher

RAM

Flash

2 MB

2 MB

Statusanzeigen Grüne LED-Anz. für Stromversorgung

(PWR) und die integrierten Kommunikationskanäle

Rote LED-Anz. für Fehler (FAIL) und STOP

16 gelbe LED-Anz. für E/A-Signale

Serieller Bus für

zentrale E/AEinheiten

1 Direktanschluß für E/A-Einheiten

1 Anschluß für E/A-Einheiten über TK210-

Kabel und Adapter 200-AIO

Gesamtanzahl

E/A-Einheiten

Je nach Controller-Typ 0, 0–5, 0–8 oder

0–16

Anzahl zentraler

E/A-Einheiten

Maximalstrom

von interner

DC 5 V

0, 0–4, 0–8 oder 0–16, je nach Controller-

Typ

0,64 A pro Anschluß

Echtzeituhr Genauigkeit 100 ppm (ca. 1 h/Jahr)

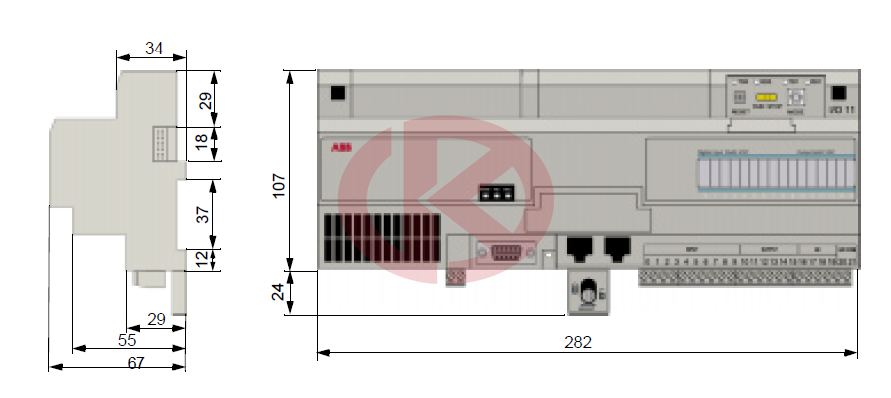

Abmessungen B 282 × H 131 × T 67 mm

Gewicht 725 g ohne Verpackung

1165 g mit Verpackung

Bestellcodes PM210V0 (nur integrierte E/A)

PM210V04 (max. 4 E/A-Einheiten)

PM210V08 (max. 8 E/A-Einheiten)

PM210V16 (max. 16 E/A-Einheiten)

ntegriertes E/A-System

Technische Daten der Eingänge:

Anzahl Eingänge 10, positive Logik, davon 6 mit schnellen

Hardwarefiltern

Potentialtrennung Über Optokoppler

Statusanzeigen 10 gelbe LED für Eingänge

Eingangsspannung für

Signal „1“ (ON)

DC 15 V min., DC 24 V nom.,

DC 30 V max.

Eingangsspannung für

Signal „0“ (OFF) <DC 6,0 V

Digitalfilter Zeitkonstante 0,5 ms–32 ms, per Software

für jeden Eingang einzeln einstellbar

Eingänge (0–5):

Eingangsstrom für

Signal „1“ (ON)

min. 7,5 mA bei DC 15 V

nom. 13,6 mA bei DC 24 V

max. 18,0 mA bei DC 30 V

Eingangsstrom für

Signal „0“ (OFF) <1,3 mA

Eingangsimpedanz maximal 3,7 kW

Hardwarefilter Tiefpaßfilter zweiter Ordnung,

Einschaltverz.: 1,5–3,0 ms,

Ausschaltverz: 4,0–8,0 ms

Eingänge (6–9):

Eingangsstrom für

Signal „1“ (ON)

min. 3,0 mA bei DC 15 V

nom. 5,2 mA bei DC 24 V

max. 6,8 mA bei DC 30 V

Eingangsstrom für

Signal „0“ (OFF) <1,6 mA

Eingangsimpedanz 6,2 kW maximal

Hardwarefilter Tiefpaßfilter zweiter Ordnung,

Zeitkonstante 70 μs,

Mindestimpulsbreite 90 ms

Technische Daten der Ausgänge:

Anzahl Ausgänge 6, positive Logik

Potentialtrennung Über Optokoppler

Statusanzeigen 6 gelbe LED für Ausgänge

Ausgangsspannung

für Signal „1“ (ON)

min. DC 19 V; nom. DC 24 V;

max. DC 30 V

Ausgangsstrom pro

Einheit max. 3 A

Ausgangsstrom für

Signal „1“ pro Einheit max. 600 mA

Stoßstrom Begrenzt auf einen Wert zwischen 0,7 A

und 1,5 A

Ausgangsspannung

für Signal „0“ (OFF)

max. DC 5 V (bei max. Lastwiderstand

10 kW)

max. DC 30 V (ohne Last)

Reststrom für

Signal „0“ (OFF) <0,5 mA

Spannungsabfall für

Signal „1“ (ON) <DC 0,15 V bei 600 mA Laststrom

Zeitkonstante „td“ des

Ausgangssignals

50 ms < td < 200 ms, je nach Last und

Spannung

Schutzschaltung Abschaltung der Ausgänge bei Kurzschluß

der Ausgänge bzw. wenn die Temperatur

des Treiberchips etwa 160 °C

erreicht. Abschaltung aller Ausgänge,

wenn die Versorgung mit +24 V unter

DC 8 V abfällt.

Integrierte Kommunikationskanäle

Anzahl 2 nichtgetrennte Kanäle mit 8poligen

RJ-45-Buchsen

Kommunikationsschnittstelle

Der asynchrone serielle RS232-Kanal 0

verfügt über Anschlüsse TD und RD.

Protokoll: MMS (SattLink).

Kanal 1 ist mit Anschlüssen für RTS,

DTR, TD, RD, DCD, CTS ausgestattet.

Protokolle: COMLI, MMS (SattLink),

3964R und benutzerdefiniert

Statusanzeigen Grüne LED-Anzeigen für TD 0, RD 0,

TD 1, RD 1

Baudraten

Kanal 0 9600 Baud

Kanal 1 75, 110, 134.5, 150, 300, 600, 1200,

2400, 4800, 9600 (Standard),19200,

38400 Baud

Kabellänge Max. 15 m

Datenbits 7 oder 8 (Standard)

Parität Ungerade, gerade oder keine

Stoppbits 1 (Standard) oder 2

PROFIBUS-DP-Schnitstelleneinheit CI274 (optional)

Typ DP-Master Klasse 1

Anzahl Kanäle 1

Kommunikationsprotokoll

PROFIBUS-DP

Übertragungsraten 9,6; 19,2; 93,75;187,5; 500; 1500; 3000;

6000 oder 12000 kBit/s

Galvanische Trennung Keine

Statusanzeigen

Vorderseite

Karte

Rote Fehler-LED, grüne LED-Anzeigen

für Ready und Run

3 LED-Anzeigen für Servicezwecke

Anschluß 9polige D-SUB-Buchse

Stromaufnahme von

interner DC 5 V

Typischer Wert 700 mA

Gewicht 45 g

Abmessungen 54 × 86 mm

Bestellcode CI274

Batterie/Echtzeituhr-Einheit SB210 (optional)

Batterie Lithium, 3,0 V; 0,22 Ah, Größe CR2430,

UL-zugelassen;

RAM-Speicherinhalt wird ca. 1 jahr erhalten

Genauigkeit der

Echtzeituhr 100 ppm (ca. 1 h/Jahr)

Gewicht 15 g

Abmessungen 44 ´ 57 mm

Bestellcode

Einheit mit Batterie

Ersatzbatterie

SB210

CR2430
