PowerFlex 520 系列交流变频器 介绍手册

From: | author:kongjiangauto | Release :2021-11-22 | 3315 view: | Share:

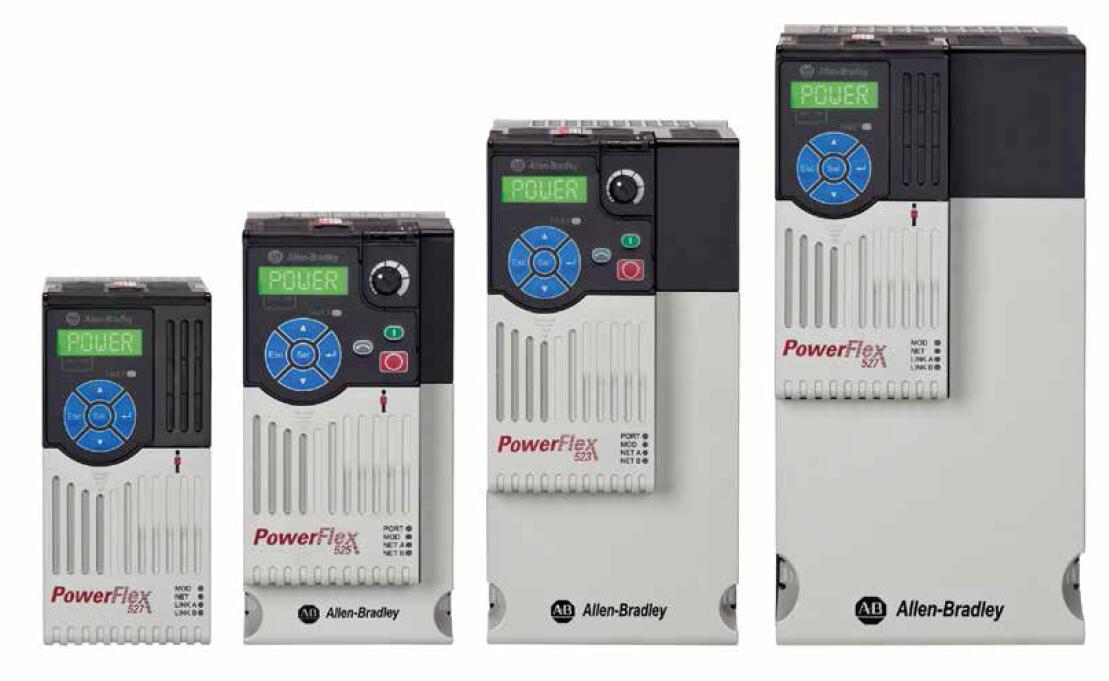

PowerFlex 520 系列交流变频器

性能强劲、控制灵活的新一代产品。

Allen-Bradley® PowerFlex® 520 系列交流变频器集设计新颖和简单实用等特点于一身，可为您提供一套电机控制

解决方案，实现*佳系统性能，缩短设计时间，并交付更高品质的机器。该系列产品包含三款变频器，每一

款都具备独特的功能集，可满足您不同的应用需求。

PowerFlex 523 交流变频器非常适合注重经济实用型电机控制方案的机器。

PowerFlex 525 交流变频器非常适合系统集成简单且内置有 EtherNet/IP™ 和安全等标准功能的机器。

PowerFlex 527 交流变频器设计用于与 Allen-Bradley Logix 可编程自动化控制器 (PAC) 配合使用。对于能够获益

于伺服驱动器和交流变频器具有相同驱动器配置体验的机器而言，PowerFlex 527 变频器是理想之选 － 内置

有 EtherNet/IP 双端口，用于 EtherNet/IP 以及通过网络实现的安全功能。



PowerFlex 520 系列交流变频器旨在帮助您充分提高机器设

计与应用中的生产力。

• 功率额定值

–– PowerFlex 523 交流变频器：0.2...22 kW/0.25...30 Hp，

满足全球 100-600V 的不同电压等级要求

–– PowerFlex 525 交流变频器：0.4...22 kW/0.5...30 Hp，

满足全球 100-600V 的不同电压等级要求

–– PowerFlex 527 交流变频器：0.4...22 kW / 0.5...30 Hp，

满足全球 100-600V 的不同电压等级要求

• 模块化设计有助于减少备件库存，并使变频器的安装和配

置更加快捷

• EtherNet/IP 连接支持与 Logix 环境进行无缝集成

• PowerFlex 525 和 527 变频器内置有安全功能，可保护人员

和资产安全

• PowerFlex 527 提供集成安全 － 通过 EtherNet/IP 网络实现

安全功能

• 多种易于使用的软件和工具可供选用，有助于简化设计、

配置和编程工作

• 工作温度*高可达 50°C (122°F)。如果具备电流降额特性和

控制模块风扇套件，工作温度*高可达 70°C (158°F)

• 外形紧凑，节省面板空间且安装灵活



运动控制的新生命力

PowerFlex 527 交流变频器是 Logix 可编程自动化控制器的自然扩展。如此高水平的

集成有助于改善电机协调能力，从而提高机器性能。

凭借 Logix 控制器的强大功能和单一软件包 Studio 5000 Logix Designer™ PowerFlex 527

变频器可帮助您简化配置、编程与使用。

这套精简方案采用 PowerFlex 527 交流变频器与 Allen-Bradley Kinetix® 伺服驱动器所

共享的运动控制指令，因此可为您提供通用的用户体验，而且您只需要学习和使

用一个软件包。综合集成工具的通用性还可帮助您节省宝贵的工程设计时间。



PowerFlex 527 交流变频器

• 专门与 Allen-Bradley Logix 控制器配合使用

• 与 Allen-Bradley Kinetix 伺服驱动器共享相同的配置和编程

• 针对泵、风扇以及进料和出料传送带等需要控制感应电机速度的机器

应用而设计

• Logix 集成功能有助于提供高水平的电机协调能力

• 内置双端口 EtherNet/IP 支持多种网络拓扑和设备级环网功能

• 内置硬接线安全断开扭矩。SIL 3/PLe 类别 3

• 集成安全 － 通过 EtherNet/IP 实现基于控制器的安全性。

SIL 3/PLe 类别 3

功率范围

• 0.4 - 22 kW/0.5 - 30 HP，满足全球 100-600V 的不同电压等级要求

配置和编程

• Studio 5000 Logix Designer

安全

• 安全断开扭矩是一种标准功能，可由硬接线安全实现，也可由基于

EtherNet/IP 网络的集成安全实现

• 通过 SIL 3/PLe 类别 3 认证

通信

• 内置双端口 EtherNet/IP

附加功能

• 可拆卸端子块有助于简化安装操作



PowerFlex 525 交流变频器

PowerFlex 525 交流变频器非常适合具有更多电机控制选项、标准安全功能

和 EtherNet/IP 通信需求的联网机器。

• 可无缝集成到 Logix 控制架构中，并且具备自动设备配置功能

• 内置适用于 EtherNet/IP 和安全断开扭矩的标准单端口

• 配置工具简单易用

• 灵活的电机控制和安装选项

功率范围

• 0.4 - 22 kW/0.5 - 30 HP，满足全球 100-600V 的不同电压等级要求

配置和编程

• 多语言 LCD 人机界面模块 (HIM)

• Connected Components Workbench 软件

• Studio 5000 Logix Designer

安全

• 内置硬接线安全断开扭矩

• 通过 SIL 2/PLd 类别 3 认证

通信

• 内置 EtherNet/IP 端口

• 可选双端口 EtherNet/IP 卡

• 内置 DSI 端口支持多台变频器联网，一个节点上*多可连接五台 PowerFlex

交流变频器

PowerFlex 523 交流变频器

PowerFlex 523 交流变频器旨在帮助缩短安装和配置时间，并能提供应用所

需的控制。这款变频器是一种经济高效的解决方案，带来了方便的编程功

能和安装灵活性。

• 使用标准 USB 连接来上传/下载变频器配置

• 可通过 HIM 和 Connected Components Workbench™ 软件工具简化配置工作

• 可通过可选通信模块将变频器轻松添加到网络

功率范围

• 0.2 - 22 kW/0.25 - 30 HP，满足全球 100-600V 的不同电压等级要求

配置和编程

• 多语言 LCD 人机界面模块 (HIM)

• Connected Components Workbench 软件

• Studio 5000 Logix Designer

通信

• 可选双端口 EtherNet/IP 卡

• 内置 DSI 端口支持多台变频器联网，一个节点上*多可连接五台 PowerFlex

交流变频器



简化配置

PowerFlex 520 系列交流变频器与简单易用的软件包和工具搭配使用时，可使配置和编程工作更加简便快捷。每款工具

都兼具功能强大与设计直观的特点，有助于改善用户体验、缩短开发时间，使您能够提供更加快速且更为高效的交

付服务。

内置人机界面模块

• PowerFlex 523 和 525 变频器提供 HIM 配置

• 5 位、16 段液晶显示屏 (LCD) HIM，带描述性滚动文本

• 可通过集成键盘快速浏览菜单和加快配置速度

• 使用滚动文本显示信息。这些 QuickView™ 详细信

息提供了有用的说明，减少了查找参数和代码的需

求，从而节省大量时间

• 支持多种语言，可通过键盘快速选择

加快机器配置速度

使用直观而方便的 AppView® 和 CustomView™ 应用

特定参数工具，可以更加快速地配置 PowerFlex 523

和 525 变频器。

AppView 提供适用于包括传送带、搅拌机、压缩

机、泵和鼓风机等多种*常见应用的参数组。使用

参数组设置来运行上述现存应用可使机器更快速地

启动并运行，从而提高生产力。

使用 CustomView 工具可快速自定义参数组，从而

定制机器，进一步缩短未来的设计与开发时间。

这两种工具都可以借助集成 HIM、Connected

Components Workbench 软件和 Studio 5000 Logix

Designer 应用程序而应用于 PowerFlex 523 和 525 变

频器。

Connected Components Workbench 软件

• 与 PowerFlex 523 和 525 变频器配合使用

• 通过直观的界面和启动向导指导用户启动并运行变频器

• 支持本地化语言

• 在线和离线配置

• 上下文相关“帮助”

• 通过 USB 连接上传和下载配置并通过 EtherNet/IP、

DeviceNet™ 或其他开放式工业网络配置变频器

• 支持 PowerFlex 变频器以及 Micro800® 可编程控制器和

PanelView Component 图形终端

• 可轻松获取并安装免费软件



Studio 5000 Logix Designer 软件

使用 Studio 5000 Logix Designer 应用程序配置 PowerFlex 520 系列变频器，可将控制器编程以及系统的配置、操作和维护

工作整合到单一软件环境中进行。这一出色的集成水平（源代码级集成）有助于缩短编程时间，并降低启动、调试和诊

断工作的难度。

• 适用于离散、过程、批次、运动控制、安全和基于变频器

应用的单一软件包

• PowerFlex 变频器可无缝集成到 Logix 环境中，有助

于简化机器的开发、应用和维护工作

• 服务于多种应用的综合指令集

• 可自动生成控制标签信息，有助于简化配置工作并以*

大限度减少对所需参数和标签进行手动编程的需求

• PowerFlex 527 变频器使用 Studio 5000® 中的运动控制

指令集来实现电机同步和机器控制，提升了源代码

级集成体验







PowerFlex 520 系列交流变频器

可*大程度地提升系统性能

控制

PowerFlex 523 交流变频器

• 压频比

• 无传感器矢量控制

PowerFlex 525 交流变频器

• 压频比

• 无传感器矢量控制

• 闭环速度矢量控制

• 永磁电机控制*

PowerFlex 527 交流变频器

• 压频比

• 无传感器矢量控制

• 闭环速度矢量控制

定位控制
