Advant Controller 250 ist ein kompaktes,

modulares Controller-System, das mit

Hilfe von kleinen Busmodulen aufgebaut

wird und in einer Vielzahl von Kombinationsmöglichkeiten

zur gewünschten

Systemkonfiguration zusammengestellt

werden kann.

Advant Controller 250 wird mit Hilfe des

Advant Control Builder konfiguriert und programmiert,

einer Anwendung, die unter

Windows NT® läuft.

Der Advant Controller 250 verfügt über

Schnittstellen zur Kommunikation mit anderen

Systemen und Geräten.

Die grundlegende Hardware umfaßt

Controller-Einheit, Stromversorgungsteil, Busmodule

und zugehörige Kabel.

l Einfache Erweiterbarkeit durch kompakte,

modulare Bauweise

l Durch eine Auswahl von Controller-Einheiten

mit unterschiedlichen Leistungseigenschaften

kann das System optimal an jede spezifische

Anwendung angepaßt werden.

l Dezentrale Programmierung über Ethernet-

Netzwerk oder serielles Kanal

l E/A-Unterstützung für S200-E/A und S200LE/

A zentral über seriellen E/A-Bus und dezentral

über PROFIBUS-DP oder ControlNet

l E/A-Unterstützung für S800-E/A dezentral

über PROFIBUS-DP

l Kommunikationsmöglichkeiten mit anderen

Steuersystemen: MMS, SattLink, COMLI,

SattBus, 3964R sowie benutzerdefinierte Protokolle

(über serielle Kanäle)

l Die Einheiten werden an Schraubklemmenblöcke

und Anschlußblöcke angeschlossen, das

erleichtert die Installation und steigert die

Zuverlässigkeit.

l Niedrige Installations- und Wartungskosten

durch Montage auf Hutschienen mit DINMaßen

l Mechanische Kodierung verhindert Beschädigungen

durch falsche Montage

Software

Das Programm „Advant Control Builder“ bietet

dem Steuersystem eine breite Funktionspalette,

beispielsweise Logikfunktionen, PID-Regler,

Alarmbearbeitungsfunktionen und Kommunikationsmöglichkeiten

mit anderen Steuersystemen,

Mensch-Maschine-Schnittstellen (HMI)

und Systemen von Fremdherstellern.

Logikfunktionen

Logikfunktionen, Flip-Flops, Zeitgeber, Zähler

sind gemäß IEC- Standard 61131-3 enthalten.

PID-Regelung

PID-Regelfunktionen sind im Controller-

System verfügbar.

Alarmbearbeitung

Funktionen zur Alarm- und Ereigniserkennung

sowie für den Alarmausdruck auf lokalen Drukkern

sind verfügbar.

Kommunikation

Die Kommunikation mit dem Programmierwerkzeug

wird über eine serielle Schnittstelle mit

Hilfe des MMS-Protokolls (SattLink) abgewikkelt.

Die Kommunikation mit anderen Systemen

(z. B. HMI-, SCADA- und Steuersysteme) kann

abgewickelt werden

l über MMS oder SattBus über Ethernet

l über den Feldbus SattBus

l über serielle Kanäle (RS232 oder RS485). Als

Protokolle stehen 3964R (als Client), COMLI

und MMS (SattLink) zur Verfügung. Benutzerdefinierte

Protokolle können ebenfalls verwendet

werden.

Hardware

An den Advant Controller 250 können bis zu 16

Einheiten angeschlossen werden, wovon eine

Einheit der Controller selbst ist, der aus einer

Reihe von Modellen ausgewählt werden kann.

Die Einheiten im Controller-System und die

E/A-Adapter des zentralen E/A-Systems sind

über den Controller-Bus miteinander verbunden.

Alle Hardwareeinheiten verfügen über LEDAnzeigen

an der Frontseite, an denen Signal- und

Fehlerstatus usw. angezeigt werden.

Jedes Busmodul kann zwei Hardwareeinheiten

aufnehmen. Die Anschlußblocks (200-BPP)

werden an den Busmodulen montiert, was die

einfache Signalverbindung ermöglicht.

Controller-Einheit

Die Controller-Einheit ist ein 32-Bit- Hochleistungs-

Einplatinencomputer, der in verschiedenen

Modellen erhältlich ist (PM253, PM254

und PM255). Alle Controller-Einheiten verfügen

über einen Gleitkommaprozessor (FPU) zur

Verbesserung der Rechenleistung sowie über

RAM- Speicher und eine Echtzeituhr (beide batteriegepuffert).

Darüber hinaus verfügen alle

Modelle über zwei serielle RS232-Kanäle und

eine SattBus-Schnittstelle (außer PM255, nur

ein RS232-Kanal).

An der Vorderseite der Einheit befindet sich

ein Startmodusschalter, mit dem verschiedene

Programmodi eingestellt werden sowie ein Rücksetzttaster

für das System.

Die erhältlichen Controller-Modelle unterscheiden

sich hinsichtlich Leistung und Speicherausbau,

weitere Informationen dazu finden

Sie in den Technischen Daten.

Stromversorgungseinheiten

Die Stromversorgungseinheiten des Advant

Controller 250 verwenden eine externe 24-VGleichspannungsversorgung,

welche die

potentialgetrennte interne Stromversorgung für

Controller und zentrales E/A-System liefert.

200-PSMG

200-PSMG ist die Master-Stromversorgungseinheit,

die auch die Taktfrequenz für den Controller

generiert. Die Taktfrequenz wird abhängig

von der tatsächlichen Systemgröße automatisch

eingestellt.

200-PSSG

200-PSSG ist eine Slave-Stromversorgungseinheit,

die zusätzlich zur 200-PSMG eingesetzt

wird, um die Stromversorgungsleistung in größeren

Systemkonfigurationen zu verbessern.

Kommunikationsschnittstelle

Externe Kommunikation mit dem Controller

wird über Schnittstelleneinheiten für Ethernet,

SattBus, RS232, RS485, ControlNet und

PROFIBUS-DP geführt.

Die Schnittstelle für alle Kommunikationseinheiten

führt über den Controller-Bus.

200-CI232

200-CI232 verfügt über zwei nichtgetrennte,

asynchrone, serielle RS232- Kanäle mit Überspannungsschutz.

Der Anschluß erfolgt über

Steckverbinder an der Vorderseite oder Schraubklemmenblöcke.

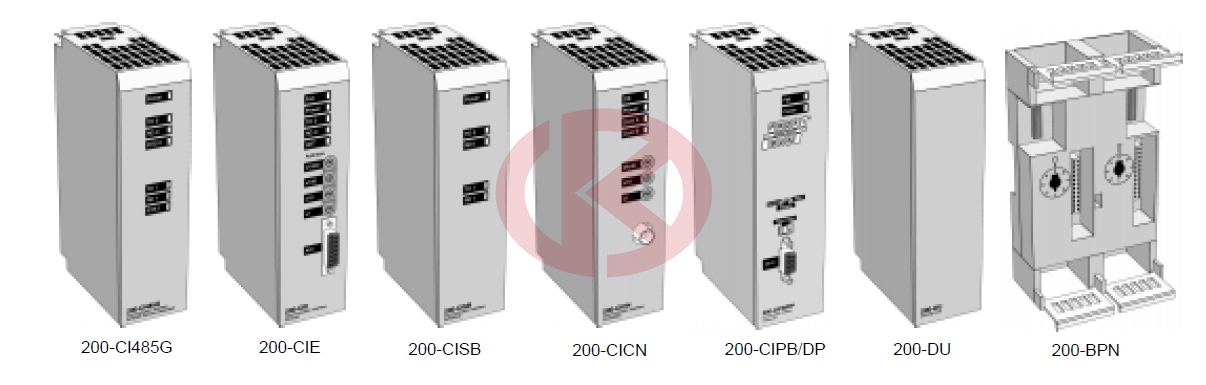

200-CI485G

200-CI485G verfügt über zwei opto-isolierte,

asynchrone, serielle RS232-Kanäle, die an

Schraubklemmenblöcke abgegriffen werden.

Die Signale werden über Optokoppler potentialgetrennt

und in den RS485-Schnittstellenkreisen

auf RS485-Pegel konvertiert. Alle Signale

sind gegen Überspannung geschützt.

Die Einheit kann sowohl für Halbduplex-

Zweidrahtverbindungen als auch für Vollduplex-

Vierdrahtverbindungen verwendet werden.

Für die beiden Kanäle der Einheit ist eine

externe 24-V-Gleichspannungsversorgung erforderlich.

200-CIE

200-CIE verfügt über einen Ethernet-Kanal nach

IEEE 802.3 und führt alle Logikoperationen für

die Kommunikation aus.

Die Einheit hat einen AUI-Port für den

Anschluß eines externen Ethernet-Transceivers

(MAU) über eine Stichleitung. Der Transceiver

wird über den AUI-Port mit Spannung versorgt.

200-CIE benötigt eine externe 24-V-Gleichspannungsversorgung.

200-CISB

Am unteren Schraubklemmenblock der Einheit

200-CISB stehen zwei potentialgetrennte

SattBus-Kanäle mit Supervisor-Funktion zur

Verfügung. Die Feldbuskommunikation wird für

jeden SattBus-Kanal von einem eigenen Kommunikationsprozessor

abgewickelt.

200-CICN

200-CICN ist eine Schnittstelle für das

ControlNet-Netzwerk und wird für den

Anschluß des dezentralen E/A-Systems verwendet.

Jede 200-CICN-Einheit arbeitet als E/AAbtastung

für die dezentralen E/A-Adapter des

Typs 200-ACN. Das dezentrale E/A-System wird

über Koaxialkabel oder Lichtwellenleiter (LWL)

angeschlossen.

200-CICN wird über ein 1 m langes Stichkabel

mit dem ControlNet-Kabelsystem verbunden.

Die Einheit wird über einen BNC-Stecker an

der Vorderseite potentialgetrennt mit dem

ControlNet verbunden.

200-CIPB/DP

200-CIPB/DP ist eine Schnittstelle für den Feldbus

PROFIBUS-DP und wird für den Anschluß

des dezentralen E/A-Systems verwendet.

200-CIPB/DP ist eine Master-Einheit der

Klasse 1 und arbeitet als E/A-Abtastung für die

dezentralen E/A-Adapter des Typs 200-APB12.

Die Einheit wird über einen frontseitigen

Steckverbinder mit PROFIBUS-DP verbunden.

Leereinheit

200-DU

Die Leereinheit 200-DU wird in leere Busmodulplätze

im Controller-System eingesetzt. Sie verhindert

mechanische und elektrische Beschädigungen

am Controller-Bus.

Busmodul

200-BPN

200-BPN wird als Busmodul für Einheiten des

Advant Controller 250 eingesetzt. Jedes Modul

verfügt über zwei Plätze, in denen die Einheiten

mit zwei Schnappverschlüssen befestigt werden.

Das Busmodul ist für die Montage auf DINHutschienen

konzipiert und kann für den Einsatz

in Umgebungen mit starken mechanischen

Belastungen mit einer zusätzlichen Schraube auf

der Schiene befestigt werden.

Am Busmodul können maximal 4 Schraubklemmenblöcke

200-BPP (jeweils 2 für eine

Hardwareeinheit) angebracht werden.

Mit Hilfe von zwei mechanischen Drehschaltern

mit jeweils 8 Stellungen wird verhindert, daß

eine falsche Hardwareeinheit eingesetzt und die

Einheit beschädigt wird.

200-BPP

200-BPP ist ein 12poliger Schraubklemmenblock

für den Anschluß von Stromversorgung

und Kommunikationssignalen an das

Controller-System.

Wenn der Block oberhalb der Hardwareeinheit

angebracht wird, sind die Klemmen von 13 bis

24 durchnumeriert, beim Anschluß an der

Unterseite von 1 bis 12.

200-BPT

200-BPT ist ein Abschlußwiderstandspaar für

die Terminierung des Controller-Bus.

Kabel

200-CBA/L260, 200-CBA/L260V

Mit diesen Kabeln wird das Controller-

Busmodul mit dem ersten zentralen E/A-Adapter

verbunden.

200-CBA/L260V wird für die vertikale Montage

des zentralen E/A-Systems verwendet. Alle

erforderlichen Montageteile sind enthalten.

Verschiedenes

200-BPF

200-BPF ist ein Busmodulverbinder, mit dem

zwei Busmodule miteinander verbunden werden.

Mit jedem Busmodul 200-BPN wird ein Busmodulverbinder

200-BPF geliefert.

Spannungsversorgung +24 V (DC 19,2–30 V) einschl. 5% Welligkeit

gemäß IEC-Standard 61131-2

Typ 1, d. h. +20%, -15% und max. 5%

Welligkeit

Temperaturen

Bei Betrieb

Außer Betrieb

+5°C bis +55°C

-25°C bis +70°C

Feuchte Max 90%, keine Kondensation

Schutzart IP20

Zulassungen (wenn Produkt

oder Verpackung

entsprechend markiert

sind)

CE-Zeichen; erfüllt die Anforderungen

der EMV-Richtlinie 89/336/EEC gemäß

der Normen EN 50081-2 und

EN 50082-2.

Niederspannungsrichtlinie 73/23/EEC

mit Zusatz 93/68/EEC gemäß der Normen

IEC 61131-2 (nur zutreffend für

Einheiten, die

an AC 50–1000 V und/oder DC 75–

1500 V angeschlossen werden).

UL-Zulassung für USA und Kanada

gemäß UL 508 (mit Ausnahme von 200-

CIPB/DP)

Verpackungsvolumen der Zentralsystemeinheiten

1–2 Einheiten

3–8 Einheiten

H 279 x B 360 x T 90 mm (9 dm3)

H 265 x B 265 x T 175 mm (12 dm3)

Prozessortyp

PM253

PM254

PM255

Motorola MC68020

Motorola MC68020

Motorola MC68060

Taktfrequenz

PM253

PM254

PM255

16,7 MHz

28,8 MHz

50 MHz

Gleitkommaprozessor

(FPU Ja

Speicher und E/A-Unterstützung für System- und Anwendungsprogramm

PM253V01

PM253V02

PM254V04

PM254V08

PM255V04

PM255V08

1 MB RAM, 32 E/A-Einheiten

2 MB RAM, 64 E/A-Einheiten

4 MB RAM, 128 E/A-Einheiten

8 MB RAM, 256 E/A-Einheiten

4 MB RAM, 256 E/A-Einheiten

Statusanzeigen

PM253 und PM254

PM255

Grüne LED-Anzeigen für Stromversorgung

OK (PWR), SattBus- Signale (SB

TD0, SB RD0), Signale TD0, TD1, RD0

und RD1 des seriellen Kanals;

rote LED-Anzeigen für Fehler und

Systemstopp

Grüne LED-Anzeigen für Stromversorgung

OK (PWR), und Signale TD0, und

RD0 des seriellen Kanals;

rote LED-Anzeigen für Fehler und

Systemstopp;

rot/grüne LED für Batteriestatus

Kommunikationskanäle

Serielle Kanäle

Baudrate

Max. Kabellänge: 15 m

75, 110, 134, 150, 300, 600, 1200,

2400, 4800, 9600 (Standard), 19200

und 38400 Baud

PM253 und PM254 2 RS232-Kanäle

Kanal 0: TD, RD, RTS, CTS, DCD und

DTR;

Protokoll: MMS (SattLink)

Kanal 1: RD und TD

Datenbits: 7 oder 8 (Standard)

Parität: ungerade, gerade, keine

Stoppbits: 1 (Standard) oder 2

Protokoll: siehe 200-CI232

PM255 1 RS232-Kanal

Kanal 0: TD, RD, RTS und CTS

Protokoll: MMS (SattLink)

SattBus 1 Kanal, Supervisor-Funktion (nicht bei

PM255)

Protokoll: siehe 200-CISB

Echtzeituhr Ja

Genauigkeit, Normalmodus

PM253 und PM254

PM255

Genauigkeit, Batteriepuffermodus

10 ppm (ca. 6 min/Jahr)

100 ppm (ca. 60 min/Jahr)

50 ppm (ca. 0,2 s/Jahr)

Pufferbatterie Batterien müssen alle drei Jahre ersetzt

werden. Beachten Sie für alle PM254-

Einheiten, daß die maximale Batterielebensdauer

3000 Stunden beträgt, wenn

die Einheit nicht mit Spannung versorgt

wird.

PM253 und PM254 Lithium-Batterie für Speichererhaltung

und Echtzeituhr (3,6 V; 1,75 Ah; Typ

AA/R6/UM-3) einschl. Anschlußkabel

PM255 Aufladebare NiMH-Batterie für Speichererhaltung

und Echtzeituhr (4,8 V;

200 mAh; Typ 4 x V250H);

Pufferzeit ca. 1 Stunde

Anschlüsse Ein 200-BPP Schraubklemmenblock;

eine 9polige D-SUB-Buchse an der Vorderseite

Erdung Direkt über Busmodul 200-BPN

Stromversorgung Über Stromversorgungseinheit 200-

PSMG/PSSG

Interne Stromaufnahme

(von 200-PSMG/PSSG) Max. 0,6 A

Busmodulcode 5

Gewicht 0,430 kg ohne Verpackung

0,500 kg mit Verpackung

Abmessungen H 163 x B 45 x T 91 mm (ohne

Anschlüsse und Schnappverschlüsse)

Bestellcodes PM253V01

PM253V02

PM254V04

PM254V08

PM255V04

PM255V08
